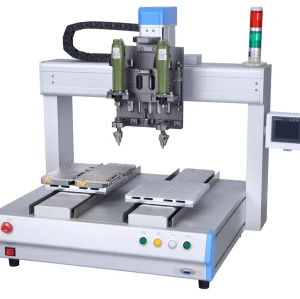

متعددة المغزل دوران التلقائي برغي تشديد الجهاز
متعددة المغزل دوران التلقائي برغي تشديد الجهاز
نموذج
HM8

ممتلكات

مفك الكميه
4 جهاز كمبيوتر شخصى
رأس المسمار مناسبة
كل الأنواع
حجم مناسب
M1-M6
الوضعية
مفك كهربائي لخط التجميع

تقييم

وصف

في الخط متعددة دوران المغزل دوران التلقائي تشديد الجهاز



الميزات



تستخدم إلى المنتج النهائي مسامير التثبيت ، وضمان وظيفة التعبئة والتغليف الجيد للمنتجات

البعد: 1150 * 1220 * 1750mm ؛ نطاق التشغيل الفعال: 500 * 500 * 100mm (قابل للتعديل حسب حجم المنتج)

التكوين الكهربائي: BM6-Z عالية الدقة وحدة Z محور القفل ، THK KK-60 اسطوانة ، مكونات SMC ، PANASONICS سائق المحرك ، بت اليابان HIOS مفك البراغي ، WEINVIEW الشاشات التي تعمل باللمس ، KEYENCE FOS ، M فراغ الفراغ MISUMI.

عملية تشغيل الآلة: يدويا تحميل المنتجات -> وضع السيارات تهزهز -> قفل وحدة تشغيل السيارات -> السيارات الانتهاء من قفل المسمار -> تفريغ المنتجات يدويا.

استيراد تنسيق ملف EXCEL

اعتماد JanpanBM6-Z قفل وحدة + مغذي فحص ذكي مباشرة.

آلة أوتوماتيكية لولب قفل نهائي وفقاً للإحداثيات المحددة مسبقاً.

تحتاج المنتجات البديلة فقط إلى إحداثيات نقطة قفل PLC modifty ،

العائد تمرير عالية ودقة عالية ، جودة المسمار قفل مستقرة وموثوق بها ،

وظيفة مساعدة: الكشف عن المسمار ، كشف تسرب تسرب المسمار ،

برغي كشف قفل عائم ، إحصاءات المسمار سيئة ، المسمار في الكشف

وظيفة البرمجة المرئية CCD ، لضمان دقة وراحة جيدة

مع نظام HJ-HSF-50Nservo electricdriver



في الخط التلقائي المسمار تشديد الجهاز فيديوهات العمل:



تخصيص



آلة
اعمال بناء
البعد الآلة: حوالي 1150 * 1220 * 1750mm (وفقا لحجم المنتجات)
البعد XYZ: X: 500mm Y: 500mm Z: 100mm
الجهد االكهربى: AC 220V 50HZ
قوة: حوالي 750W
مؤقت : -20 ℃ -40 ℃
الإطار: لوحة الصلب + أنبوب مستطيل + إطار سبائك الألومنيوم
طريقة النقل: المسمار الرصاص اسطوانة روبو + محرك سيرفو + مجموعة الكهربائية والهوائية
طريقة تغذية المسمار: BM6-Z الذاتي feedig
سرعة قفل المسمار: 1.5-2.5 ثانية / الوقت ؛ (يعتمد الطريق وطول المسمار)
ماكس سرعة الجري: 500MM / ثانية
نظام التحكم برنامج التحكم الرئيسي تحكم PLC
HMI شاشة اللمس
مدخلات البرنامج تنسيق المدخلات أو مدخلات التدريس
I / O Signal 8INPUT / 8OUTPUTS
الاتصالات المنفذ التسلسلي RS232C
تخزين البرنامج 50 مجموعة (وفقا لبرنامج تحرير طلب العميل ، برنامج التبديل المجاني)
Posistion
الاحكام
دقة الموقع PANASONICS servo motor + Driver X، Y: +/- 0.05mm
PANASONICS servo bake motor + Driver (خيار) Z: +/- 0.02mm
مفك براغي نموذج مفك البراغي HJ-HSF-50N
عزم الدوران 3-5kgf.cm
المغذى الرءيسى نموذج وحدة التغذية BM6-Z
الوضعية
نطاق
نطاق قفل XYZ وفقا لحجم المنتجات العملاء
نطاق قفل المحور Z 0-100mm. البعد الخاص تحتاج تخصيص
قفل المسمار
حجم المنتجات
وفقا لحجم المنتجات العملاء
المنتجات وحجم المباراة وفقا لحجم المنتجات العملاء
كشف كشف الانزلاق برغي نعم فعلا
كشف تسرب المسمار نعم فعلا
NG برغي tighen الكشف ضوء الإنذار + الجرس
اختياري CCD

تعليم assitant ن positio
